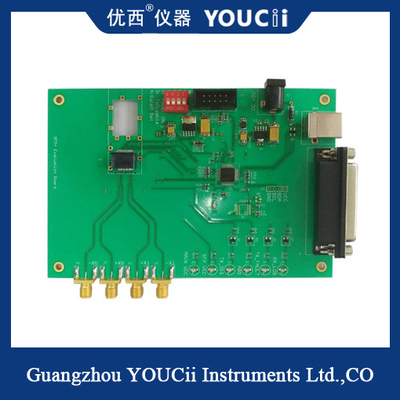

10G de Evaluatieraad van SFP Compatibel met Modules van 11.7G of Lagere Snelheden

10G SFP-Raad Compatibel met Modules van 11.7G of Lagere Snelheden

Type van SFP+-testraad en communicatie interface:

1. SFP+ de raad van de enig kanaaltest keurt parallelle poort en USB-communicatie interface goed.

2, de parallelle poort en USB twee soorten communicatie interface om I2C te simuleren, de tariefcontrole zijn 100Kbps, gemakkelijk aan compatibel systeem met hoge en met lage snelheid I2C-module.

Twee, SFP+-de functie van de testraad:

1. SFP+ de raad van de enig kanaaltest heeft de volgende functies: compatibel systeem met alle modules van 11.7G en hieronder;

2, parallelle poort en USB twee soorten communicatie interface om I2C-mededeling te bereiken; De module TxDisable van de hardwarecontrole en hardware die LOS, TxFault-status controleren;

3, temperatuur controle in real time, zenderstroom in real time en het ontvangen van huidige metings controle en overstroombeveiliging; De waaier van het outputvoltage is van 2.9V aan 3.8V. Het outputvoltage kan onophoudelijk worden aangepast. Het is geschikt voor de test van het het trekken van de module voltage.

4, hardware en softwaremodules TxDisable en Macht OnOFF (omschakelingselektriciteit), hardware en software willekeurige onafhankelijke controle.

5. De USB-poort steunt onafhankelijke voeding (wanneer de stroom van de optische module minder dan 100mA is).

Iii. voorzorgsmaatregelen:

1. Merk op dat er ook apparaten onder en achter PCBA-raad zijn, zodat zouden de geleidende voorwerpen niet op moeten worden geplaatst macht- testen om kortsluiting te vermijden en de raad te branden.

2, worden het inputvoltage aangepast aan 5V, aanpassen niet het voltage of het omgekeerde, zodat zo branden niet de raad.

3, test10g module, het signaal TX, elektro het signaaldraad van de steunhoge snelheid van RX moeten 18G-de kabel van het frequentiesignaal steunen.
