QSFP-Prestatiesevaluatie van de Raad van de de Moduletest van 400G PAM4 Actieve

QSFP-prestatiebeoordeling van de 400G PAM4-actieve module-testplaat

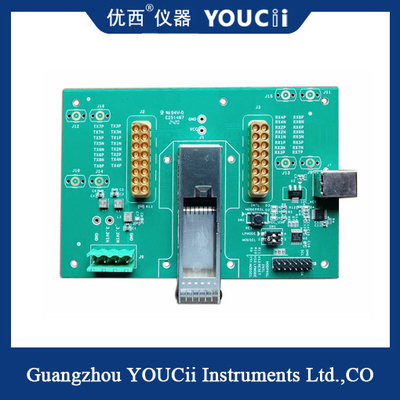

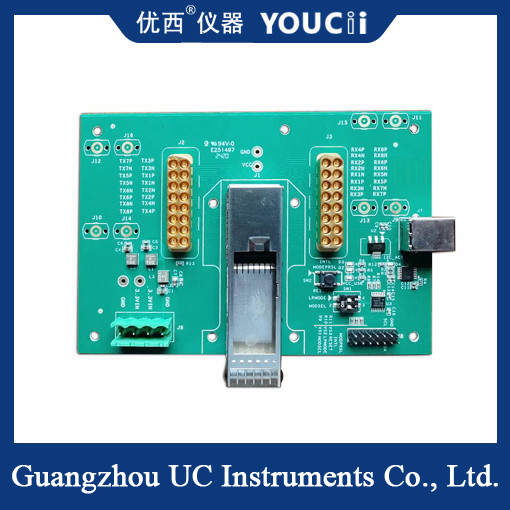

The coaxial Connectors were used to evaluate the performance of the 400G PAM4 active module encapsulated in QSFPDD using a group of 40GHz 2x8 multi-Pin connectors in each of the transmitting and receiving positionsDe PAM4 baudrate varieert van 25GBoud tot 28GBoud.De foutmeter, attenuator, oscilloscoop en andere apparatuur worden gebruikt om de prestatie-indicatoren van de transmissie te evalueren (zoals indicatoren met betrekking tot oogbeeld).ontvangende prestatie-indicatoren (zoals gevoeligheidsindicatoren), lezen en schrijven van module EEPROM-informatie enzovoort.Het werkelijke object is te zien op de onderstaande afbeelding:

QSFP-DD EVB-prestatiebeoordeling van het 400G PAM4 Active Module Test Board Technische index

Productkenmerken

1. QSFPDD capsuleert de interface en is van toepassing op de QSFPDD 400G PAM4-optische module.

2De PAM4-baudsnelheid varieert van 25 GBD tot 28 GBD.

3. TX,RX elektrische interfacetype: 40 GHz 2x8 Multi-coaxial connectors, CML-niveau input-output coaxial connectors;

4, ondersteunt real-time monitoring en overstromingsbescherming.

5, Ondersteunt de test van de afwijking van de stroomtoevoerspanning, het spanningsbereik is 2,8~4,V verstelbaar, voldoet aan de moduleafwijking van de minimale 3.0V en maximale 3,6V spanningstest,en real-time spanningsbewaking, de standaard 3.3V-uitgang, volgens de modules van de huidige modules, real-time aanpassing van de uitgangsspanning, om ervoor te zorgen dat de stroomtoevoerspanning onder verschillende belastingen stabiel is binnen het bereik van 10mV.

6, ondersteunen industriële temperatuur omgeving toepassing.
