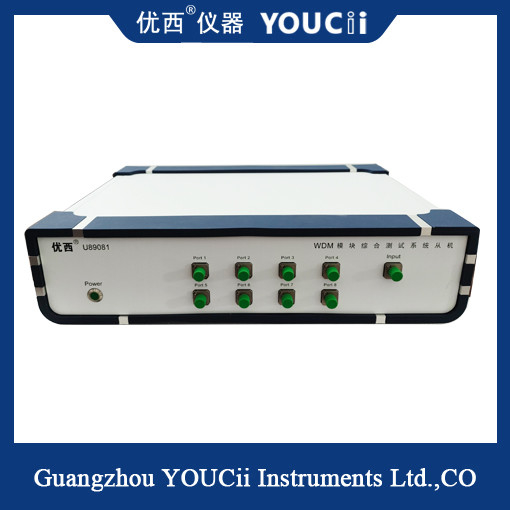

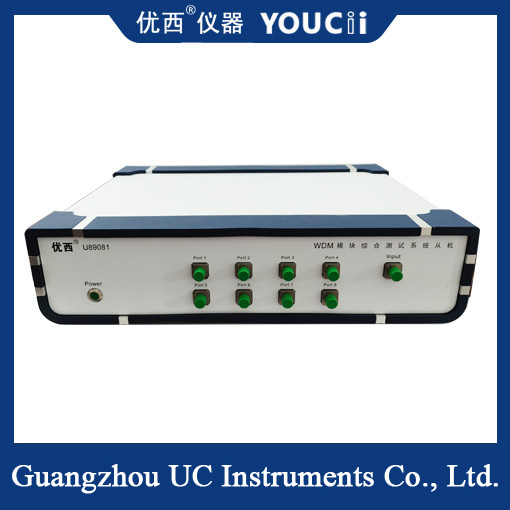

DWDM-module-scan-en-punttest geïntegreerd testsysteem

DWDM Module Scan- en Punt Test Geïntegreerd Testsysteem

Systeemoverzicht:

   Dit systeem is ontworpen voor multi-channel producten met korte werkende golflengte, zoals DWDM, AWG, MWDM, LWDM enzovoort.Het systeem integreert de scanmodus van de traditionele instelbare lichtbron + multi-channel optische vermogensmeter met de puntlichtbron (ITU) + optische vermogensmeter, waardoor de algehele test van het product effectief wordt verbeterd Efficiëntie, vermindering van de kosten van apparatuur, arbeidskosten.

   Daarnaast wordt door het gebruik van een optische box de ruimte van de stationapparatuur gecomprimeerd, waardoor de netheid van het station wordt verbeterd. In het testproces is het systeem geautomatiseerd en verwerkt, wat bevorderlijk is voor de training van personeel en anti-verblijf en anti-fouten.

Werkingsprincipe:

   Afhankelijk van het producttype worden verschillende banden van instelbare lichtbronnen en ITU-lichtbronnen geselecteerd en worden de testspecificaties van het bijbehorende product ingesteld. Tijdens de werking is de instrumentatieserver voor puntmetingen gebaseerd op elke parameter. De aanvraag van de client gebruikt het algoritmemchanisme op een redelijke manier om de resources van de server effectief te plannen, wat de echte zin van real-time parallel scannen voor het scanparametersysteem kan realiseren.

   Nadat alle parameters zijn getest, analyseert, bewaart en bepaalt het systeem automatisch de testgegevens en geeft de testresultaten weer op de testprogramma-interface.

Functie-introductie:

1. Geschikt voor DWDM, AAWG, MWDM, LWDM en andere categorieën van multi-channel moduleproducten;

2. Testparameters IL, RL, PDL, CWL@NdB, BW, Ripple en andere conventionele parameters;

3. Bewaar testgegevens en resultaten, genereer en print aangepaste verzendrapporten;

4. Selecteer, afhankelijk van de gemeten producten, de instrumenthardware, definieer de testspecificaties en -processen;

5. Ondersteuning voor het uitbreiden van meerdere stations en ondersteuning voor multi-temperatuur testen;

6. Het systeem kan worden aangepast aan de werkelijke behoeften van de klant.

Testprincipe:
