32Gbaud PAM4 CDR clock recovery module ondersteuning voor NRZ en PAM4 signalen

Grote Afbeelding : 32Gbaud PAM4 CDR clock recovery module ondersteuning voor NRZ en PAM4 signalen

Productdetails:

Plaats van herkomst:	China
Merknaam:	YOUCII
Certificering:	CU,IOS
Modelnummer:	U9720A

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 stuks
Prijs:	negotiate a price
Verpakking Details:	Verpakking
Levertijd:	20 werkdagen
Betalingscondities:	L/C, D/A, D/P, T/T, Western Union, MoneyGram, T/T
Levering vermogen:	7 stuks + per maand

Contact

32Gbaud PAM4 CDR clock recovery module ondersteuning voor NRZ en PAM4 signalen

beschrijving

Datasnelheidwaaier:

25 tot 29 Gbps/Gbaud

Optisch invoerbereik (bepaald door de gevoeligheid van de module):

-12 tot 3 dBm

Clock recovery output frequentieverdeling ratio:

2 / 4 / 8 / 16 / 64 / 256

CML-omvang van de klok de differentiële output:

200 tot 800 mVpp

Markeren:

NRZ-signaalclockherstelmodule

PAM4-clockherstelmodule

32Gbaud PAM4 CDR clock recovery module ondersteuning voor NRZ en PAM4 signalen

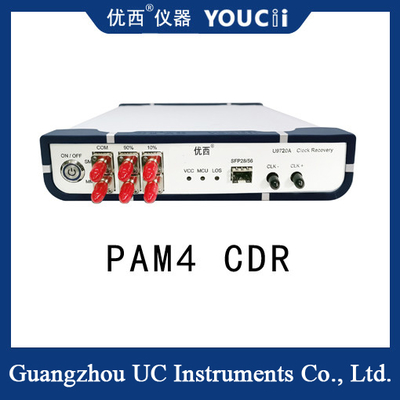

De U9720A 32G Clock Recovery meter is een hoogwaardig testapparaat dat is ontworpen om clockrecoverysignalen te leveren in testomgevingen waar geen triggerclock is.Deze mogelijkheid stelt het in staat om optische oogkaart testen uit te voeren op het apparaat dat wordt getest zonder een crossover clock output, met name bij de test van optische netwerkinrichtingen of BOB-producttestscenario's in PON-toepassingen.

Het clock recovery-apparaat heeft een SFP28/56-optische poort voor gemakkelijke toegang tot conventionele SFP28/56, SR, LR en BIDI-optische modules.het U9720A 32G-klokherstelapparaat kan dit effectief verwerkenHet werkingsprincipe is vooral om het optische signaal om te zetten in een elektrisch signaal en de klok uit het elektrische signaal te halen.en vervolgens het kloksignaal uitvoeren als het triggersignaal van de oscilloscoop.

Specificatie

Nee, dat is niet zo.	Technische index	Maximaal	Min.	Eenheid
1	Data-snelheidsbereik	29	25	Gbit/s/Gbaud
2	Golflengtebereik (een-modus/meerdere-modus bepaald per module)	1650	800	nm
3	Optisch invoerbereik (bepaald door de gevoeligheid van de module)	+3	-12	dBm
4	Clock recovery output frequentieverdeling ratio	2 / 4 / 8 / 16 / 64 / 256
5	Uitgangsamplitude van de elektrische klok	500 (typische waarde)		mVpp
6	CML-klokdifferentiële uitvoeramplitude	800	200	mVpp
7	De klok gaat willekeurig af.	800	300	fs
8	Clockfrequentie (28,1 Gbps als voorbeeld)	14.05	0.11	GHz
9	Interne signaalverliesdetectie (LOS)	128 (overdrukking)	5 (gevoeligheid)	mV
10	Stroomtoevoerspanning (externe stroominvoerspanning)	5.5	4	V
11	Werktemperatuur	70	10	°C
12	Type adaptieve module (ondersteunt NRZ- en PAM4-signalen)	SFP28/56,SR,LR,BIDI
