SFP-interface voor inkapseling die van toepassing is op conventionele SFP-modules

SFP-inkapsulatie-interface van toepassing op conventionele SFP- en andere optische modules

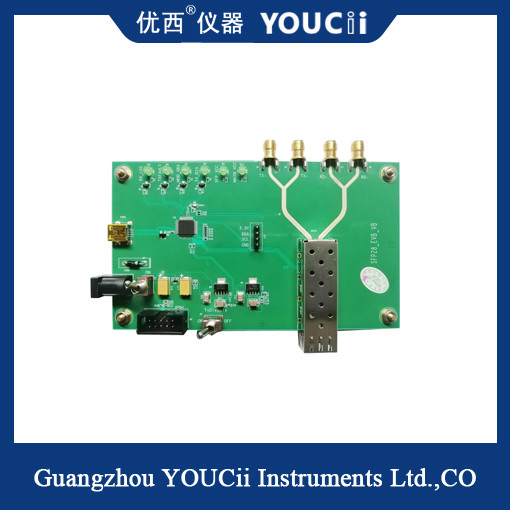

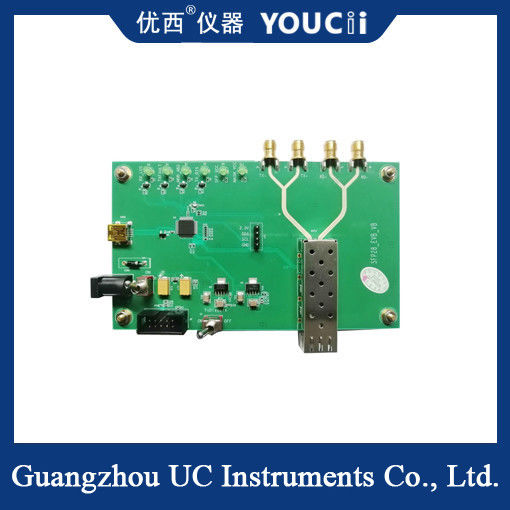

   De U9603 testkaart is een speciaal apparaat voor het testen van actieve modules in SFP-pakketten. Het gebruikt apparaten zoals foutdetectoren, dempers en oscilloscopen om de prestatie-indicatoren van de zender (zoals oogdiagramgerelateerde indicatoren) en de prestatie-indicatoren van de ontvanger (zoals gevoeligheidsindicatoren) van de actieve module te evalueren. Daarnaast kan het module EEPROM-informatie lezen en schrijven, enzovoort.

   De U9603 testkaart ondersteunt een verscheidenheid aan SFP-gepakkette interfaces, waaronder reguliere SFP, SFP+, SFP28, SFP56 en andere snelheden variërend van 1,25 Gbps tot 56 Gbps. Het elektrische TX-, RX-interfacetype is 40 GHz 2,92 mm female, met ondersteuning voor real-time stroombewaking en overstroombeveiliging. Tegelijkertijd heeft het ook de testfunctie voor het uitschakelen van de voedingsspanning, het spanningsbereik is instelbaar van 2,8 V tot 4,0 V, en kan voldoen aan de module die de minimale 3,0 V en maximale 3,6 V spanningsdruktest uitschakelt. Bovendien kan het ook industriële temperatuuromgevingstoepassingen ondersteunen en heeft het een MCU I2C-snelheid van ongeveer 100 kHz voor het lezen en schrijven van gegevens.

Specificatie
