400G PAM4 Active Module Performance Evaluation Test Board in QSFPDD-pakket

400G PAM4 Active Module Performance Evaluation Test Board in QSFPDD-pakket

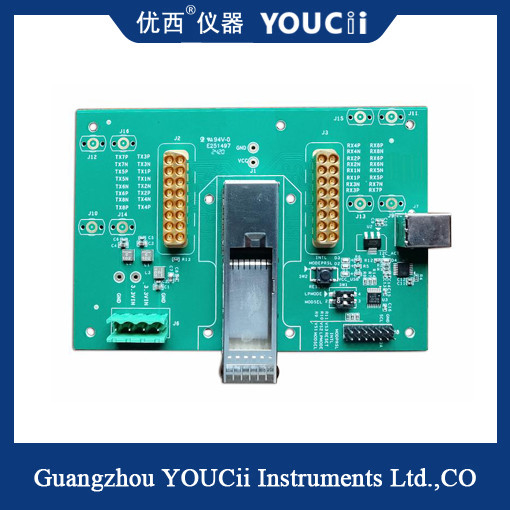

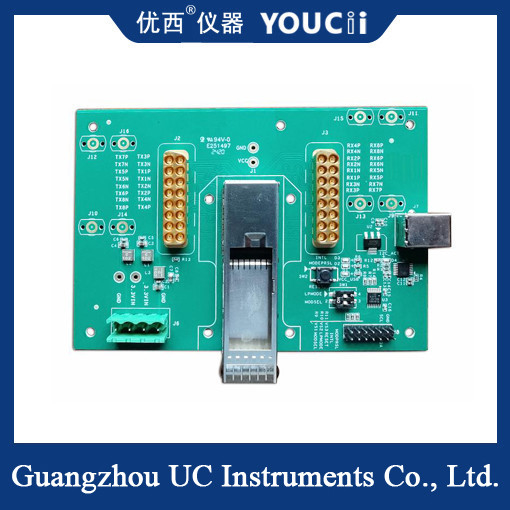

Het U9608 testbord is een testapparaat met een verscheidenheid aan geavanceerde functies.

1.Package-interface: het neemt de QSFPDD-pakketinterface aan, die vooral geschikt is voor de QSFPDD 400G PAM4-optische module.
2.Baud-snelheidsondersteuning: het U9608-testbord ondersteunt PAM4-baudsnelheden van 25GBd tot 28GBd.
3.Elektrisch interfacetype: voor de elektrische interface van TX en RX wordt een 40 GHz 2x8 multi-coaxiale connector gebruikt en worden CML-niveaus gebruikt voor invoer en uitvoer.
4.Strom- en spanningsbewaking: het testbord ondersteunt real-time stroombewaking en overstromingsbescherming.en het spanningsbereik kan worden ingesteld van 2.8V tot 4.0V. Dit betekent dat het de minimale 3.0V en maximale 3.6V spanningsdrukproeven van module trek kan voldoen. Tegelijkertijd heeft het ook een spannings- real-time monitoring functie,De standaarduitgang is 3.3V, en de uitgangsspanning wordt in realtime aangepast aan de stroom van de stroommodule, zodat onder verschillende belastingen het stabiel wisselbereik van de toevoerspanning binnen 10mV ligt.
5Temperatuuradaptabiliteit: het testbord U9608 ondersteunt toepassingen bij industriële temperaturen, wat zijn uitstekende aanpassingsvermogen aan het milieu aantoont.
6.MCU en communicatie: de MCU I2C-snelheid op het testbord is ongeveer 100 kHz. De gegevens worden via de MCU overgedragen aan de EEPROM-informatie van de I2C-lees/schrijfmodule.De communicatiemodus gebruikt USB HID, is geen stuurprogramma vereist, en I2C-gegevens kunnen rechtstreeks worden gelezen en geschreven naar de module en MCU via de DLL API.

specificatie
