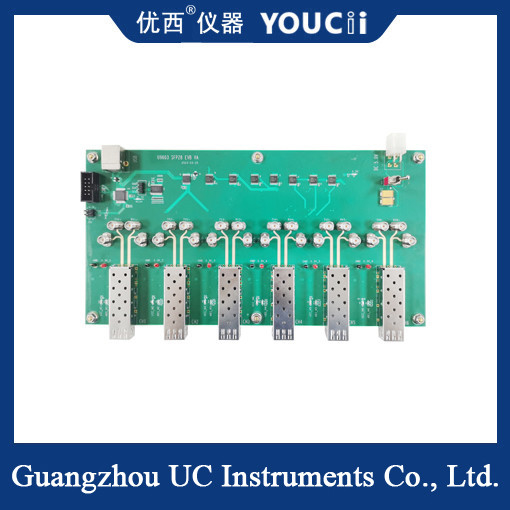

SFP28 Evaluation Test Board is geschikt voor 25 Gbps producttesting
Beoordeling van de ontwerpoverwegingen van het bord
Compatibiliteit: het beoordelingsbord moet compatibel zijn met verschillende merken en modellen van 25G SFP28-optische modules om veelzijdigheid en flexibiliteit in verschillende scenario's te garanderen.
Interface-normen: De beoordelingsraad moet standaardinterfaces zoals SFF-8431 en SFF-8432 volgen om een goede verbinding en communicatie met de optische module te garanderen.
Performance-parameters: de evaluatiecommissie moet de belangrijkste prestatieparameters van de 25G SFP28-optische module, zoals de transmissie-snelheid, nauwkeurig kunnen meten en evalueren,transmissieafstand, stroomverbruik, temperatuurbereik, enz.
Betrouwbaarheid: het beoordelingsbord moet een goede stabiliteit en betrouwbaarheid hebben om de normale werking in lange tijd en moeilijke omstandigheden te garanderen.
Gemakkelijk te gebruiken: het beoordelingsbord moet een gebruiksvriendelijke gebruikersinterface en een handige bediening bieden om gebruikers gemakkelijker modules te testen en gegevens op te nemen.
| Nee, dat is niet zo. |
Indeks |
Maximale waarde |
Minimumwaarde |
Eenheid |
| 1 |
Gegevenspercentage |
56 |
1.25 |
Gbit/s |
| 2 |
Verstelbare uitgangstoevoerspanning |
4 |
2.8 |
V |
| 3 |
Precies van de spanningsspanningsregeling |
5 |
mV |
| 4 |
Monitoringspanningsnauwkeurigheid |
5 |
mV |
| 5 |
Monitoringstroom |
1000 |
0 |
mA |
| 6 |
Controle van de nauwkeurigheid van de stroom |
0.1 |
mA |
| 7 |
I2C-percentage |
400 |
100 |
KHz |
| 8 |
Spanning van de voedingsbron (externe gelijkstroomtoevoerspanning) |
5.5 |
4 |
V |
| 9 |
Werktemperatuur |
85 |
-40 |
°C |
| 10 |
Communicatiemodus |
USB HID, geen schijf. |
| 11 |
TX,RX Elektrisch interfacetype |
40 GHz 2,92 mm vrouwelijk |
| 12 |
Input/output niveau type |
CML
|
Beoordeling van de functionele vereisten van het bestuur
Identificatie en configuratie van de module: de evaluatiecommissie moet in staat zijn de aangesloten 25G SFP28-optische module automatisch te identificeren en te configureren, met inbegrip van het type, de snelheid, de bedrijfsmodus,enz..
Prestatietest: de beoordelingsraad moet in staat zijn om prestatietests op optische modules uit te voeren, waaronder test van de transmissiesnelheid, test van de bitfout, test van het optische vermogen, enz.
Bewaking en alarm: het beoordelingsbord moet in staat zijn om de werkstatus van de optische module in realtime te controleren en bij een afwijking een alarmsignaal te sturen.zodat maatregelen tijdig kunnen worden genomen.
Registratie en analyse van gegevens:De evaluatiecommissie moet de testgegevens kunnen registreren en gegevensanalyse mogelijkheden bieden om gebruikers te helpen de prestaties en stabiliteit van de optische module beter te begrijpen..
