Bij het testen van het optische oogpatroon en de golfvorm van de bemonsteringsoscilloscoop moet deze door dezelfde bron als het gemeten signaal worden geactiveerd.De CDR-module (clock recovery) wordt voornamelijk gebruikt in de testomgeving die een bemonsteringsoscilloscoop vereist om een optische oogkaart te testen, maar biedt geen triggerclock.Typische toepassing is de test van optische netwerkapparatuur, of voor BOB-producten in PON-toepassingen, omdat de gemeten optische apparatuur zelf geen clock-uitgang met frequentiedivisie heeft.Het kloksignaal moet worden teruggevonden om de bemonsteringsoscilloscoop te activeren bij het testen van het optische oogpatroon.

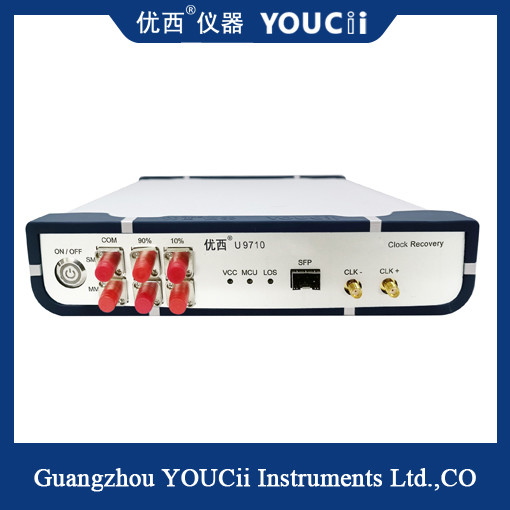

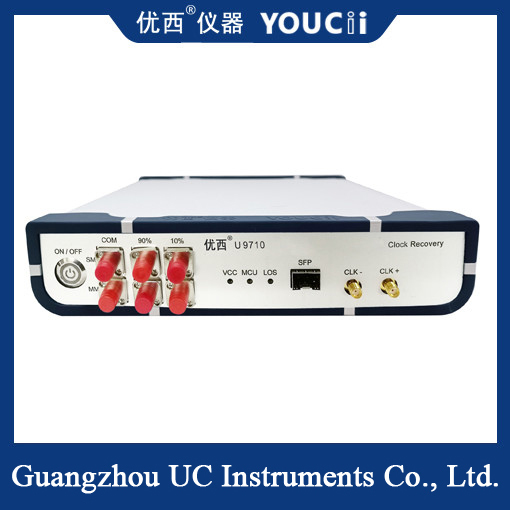

Deze CDR is uitgerust met een SFP-optische poort, die kan worden aangesloten op de conventionele SFP-, SFP+-, OLT- en SFP-optische modules en andere optische modules die in SFP zijn ingekapseld.Alleen het ontvangende deel van de optische module is nodig, die verantwoordelijk is voor het omzetten van optische signalen in elektrische signalen, en vervolgens het instrument extraheert en de klok van elektrische signalen uitbrengt.De kloksignalen worden hoofdzakelijk gebruikt voor het activeren van signalen van oscilloscoop.

Hoofdparameters van de CDR:

1clock recovery range: 155Mb/s tot 11Gb/s;

2. golflengtebereik: 800-1600 nm;

3Optisch invoerbereik: +3 ~ -15 dBm;

4. Output recovery elektrische klok (4 frequentiedivisie) bereik: 38,75 MHz tot 2,78 GHz;

5. Uitgangsklokamplitude: wisselstroomcoppel/ 800 mVpp in typische omstandigheden;

6Spectrumverhouding (kan worden geselecteerd op basis van de gebruiker): 10% (CDR) -90% (Output)
