32 Gbaud PAM4 CDR PON/BOB-testondersteuning 25GBaud~32GBaud

32 Gbaud PAM4 CDR PON/BOB-testondersteuning 25GBaud~32GBaud
32 Gbaud PAM4 CDR PON/BOB-testondersteuning 25GBaud~32GBaud

Grote Afbeelding :  32 Gbaud PAM4 CDR PON/BOB-testondersteuning 25GBaud~32GBaud

Productdetails:
Plaats van herkomst: China
Merknaam: YOUCii
Certificering: CU,IOS
Modelnummer: U9720A
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Verpakking Details: Karton
Levertijd: 21 HET WERKdagen
Betalingscondities: L/C,D/A,D/P,T/T,Western Union,MoneyGram
Levering vermogen: 10pcs
Contact

32 Gbaud PAM4 CDR PON/BOB-testondersteuning 25GBaud~32GBaud

beschrijving
Datasnelheidwaaier: 25~35 Gbps/Gbaud Golflengtewaaier (enige wijze): 1250~1650nm
Optische inputwaaier: -15~5dBm CML-omvang van de klok de differentiële output: mVpp 200~800
De klokoutput jitter willekeurig: 300~800 fs Voedingvoltage (het externe voltage van de voedinginput): 4~5.5V
Markeren:

Optische Oscilloscoop PAM4

,

32GBaud optische Oscilloscoop

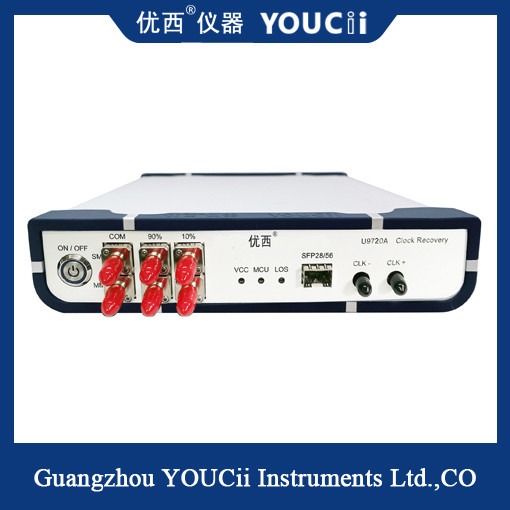

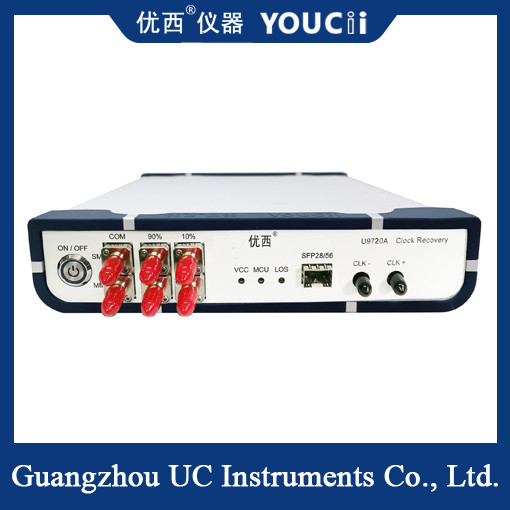

U9720A 32Gbaud PAM4 CDR PON/BOB Testondersteuning 25GBaud~32GBaud


U9720B CDR (Clock Recovery Module) wordt hoofdzakelijk gebruikt voor het leveren van een klokherstelsignaal in de testomgeving zonder klok te activeren,om de optische oogdiagram van het apparaat te testen met behulp van de bemonsteringsoscilloscoopDe typische toepassing is het testen van optische netwerkapparatuur of het BOB-product in PON-toepassingen.het kloksignaal moet worden hersteld om de bemonsteringsoscilloscoop te activeren bij het testen van het optische oogdiagram..

U9720B CDR heeft een FC optische interface adapter, die geschikt is voor optische signaal toegang van conventionele SFP28/56, SR, LR en BIDI modules.FC-optische interface ontvangt optische signalen en zet ze om in elektrische signalen. CDR abstraheert dan de klok van elektrische signalen en geeft deze uit, en de kloksignalen worden voornamelijk gebruikt voor de triggersignalen van oscilloscopen.



Nee, dat is niet zo.

Technische indicator

Maximale waarde

Minimumwaarde

Eenheid
1

Data-snelheidsbereik

 32 25 Gbit/s/Gbaud
2 Golflengtebereik (eenmalige modus) 1650 1250 nm
3

Optisch invoerbereik

 +5 -15 dBm
4

Clock herstelt uitslag frequentiedivisie verhouding

 2 / 8 / 32 / 40
5

Uitgangsamplitude van de elektrische klok

 500 (typische waarde) mVpp
6

CML-klokdifferentiële uitvoeramplitude

 800 200 mVpp
7

De klok gaat willekeurig af.

 800 300 fs
8

Clockfrequentie (28,1 Gbps als voorbeeld)

 14.05 0.70 GHz
9

Interne signaalverliesdetectie (LOS)

 128 (overdrukking) 5 (gevoeligheid) mV
10

Stroomtoevoerspanning (externe stroomtoevoer-invoerspanning)

 5.5 4 V
11

Werktemperatuur

 70 10 °C
12

Type adaptieve module (ondersteuning voor NRZ- en PAM4-signalen)

 SFP28/56,SR,LR,BIDI


32 Gbaud PAM4 CDR PON/BOB-testondersteuning 25GBaud~32GBaud 0





label:

De Optische Oscilloscoop van PAM4 CDR,

12.5Gbps optische multimeter,

12.5Gbps digitale Communicatie Analysator
