Snelheid 10G van het module de Autoproefsysteem OLT SFP SFP+/XFP ONU of minder

Snelheid van het module de Autoproefsysteem OLT/SFP/SFP+/XFP/ONU van 10G of minder

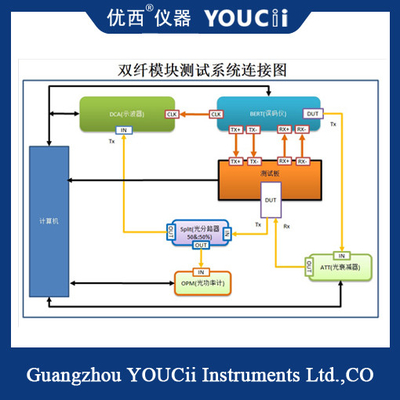

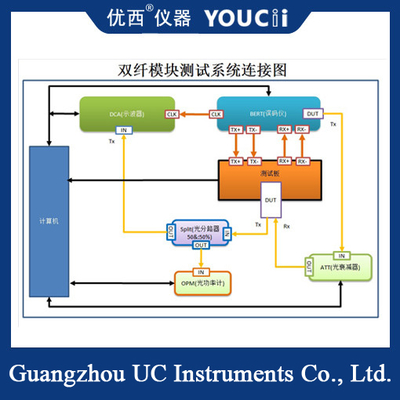

Dit proefsysteem kan 10G en onder snelheids (zoals 10G, 2.5G, 1.5g, 622M, 155M, enz.) conventionele modules, zoals OLT, SFP, SFP+, XFP, ONU etc. testen.

Het proefsysteem steunt lokale TOEGANGSdatabase en verre SQL database, allerlei worden testparameters bewaard in de database, tegelijkertijd wordt elk testgegeven ook opgeslagen in de database, en verstrekt de functie van de gegevensvraag.

Het proefsysteem behoort tot één-knoop verrichting, heeft de exploitant teveel geen opleiding nodig om de software in werking te stellen voor het geautomatiseerde testen, zonder professionele testtechnici, kan het probleem van groot vloeibaarheidsmeetapparaat effectief oplossen, productie kan de opleiding niet omhoog met het probleem houden. Het meetapparaat moet slechts het kanaal selecteren om het serienummer te lezen of het serienummer in te voeren, en dan „Begintest“ te klikken om de test te voltooien. De software toont de testresultaten van elke module en de totale testresultaten, en het meetapparaat kan de resultaten zien.

Uitstervenverhouding

De uitstervenverhouding werd eigenlijk gemeten door ophthalmograph en werd gemeten door oscilloscoop.

2.1.2. Maskermarge van oogbeeld

Selecteer de te laden filter, het correcte malplaatje, laad het malplaatje, plaats het beetjefoutenpercentage (over het algemeen 10-12), en wacht op een bepaald aantal golfvormen (zoals 500), test de oogmarge, en gebruik de oscilloscoopmeting.

2.1.3 stijgingstijd & van de Dalingstijd Stijgingstijd & dalingstijd

Toenemende randtijd: de tijdsduur van wanneer de toenemende rand 20% van de definitieve omvang aan 80% van de definitieve omvang bereikt; Dalende randtijd: De tijdsduur van wanneer de dalende rand 80% van de definitieve gemeten omvang aan 20% van de definitieve omvang bereikt, gebruikend een oscilloscoop.

Dwarspunt van ooggrafiek

De oscilloscoop wordt gebruikt om het percentageverband tussen de omvang bij de kruising van toenemende rand en dalende rand en de omvang van logisch 1 niveau en logisch niveau 0 in de oogkaart te meten.

Piekjitter en de wortel betekenen - vierkante Jitter Jitter pp & Jitter RMS

Piek jitter: De piekwaarde van jitter in oscilloscoop wordt gedefinieerd als piekwaarde van de tijdvariatie van de toenemende en dalende randen van de oogkaart. Meetkundig gemiddelde jitter: De meetkundig gemiddeldewaarde van jitter in oscilloscoop wordt gedefinieerd als meetkundig gemiddeldewaarde van de tijdvariatie van de toenemende en dalende randen van de oogkaart, allebei waarvan door oscilloscoop worden gemeten.

Gemiddelde optische Macht

Het gemiddelde bracht optische macht over is de optische die energie door de module in eenheidstijd wordt uitgezonden, die door optische machtsmeter of oscilloscoop wordt gemeten.

Macht van optische macht

De optische die macht door de module in de weg staat wordt uitgezonden zal door optische machtsmeter of oscilloscoop worden gemeten.
