15Gbps Full Rate CDR Verschaffen De Clock Recovery Signal Instrumenten

15Gbps Full Rate CDR Verschaffen De Clock Recovery Signal Instrumenten
15Gbps Full Rate CDR Verschaffen De Clock Recovery Signal Instrumenten

Grote Afbeelding :  15Gbps Full Rate CDR Verschaffen De Clock Recovery Signal Instrumenten

Productdetails:
Place of Origin: CHINA
Merknaam: YOUCii
Model Number: U9710C
Betalen & Verzenden Algemene voorwaarden:
Minimum Order Quantity: 1
Prijs: Negotiate price
Packaging Details: Paper Box
Delivery Time: 20 work days
Payment Terms: L/C,D/A,D/P,T/T,Western Union,MoneyGram
Supply Ability: 15pcs / month
Contact

15Gbps Full Rate CDR Verschaffen De Clock Recovery Signal Instrumenten

beschrijving
Wavelength range: 800~1650nm Optical output range: +5~-15dBm
Clock output jitter: 1ps Spectroscopic ratio: 10%，90%
Electrical interface type: 18GHz SMA Material: Metal
Clock output frequency division: 2 / 4 / 8 / 16 / 32 / 64

15Gbps Full Rate CDR Verschaffen De Clock Recovery Signal Instrumenten

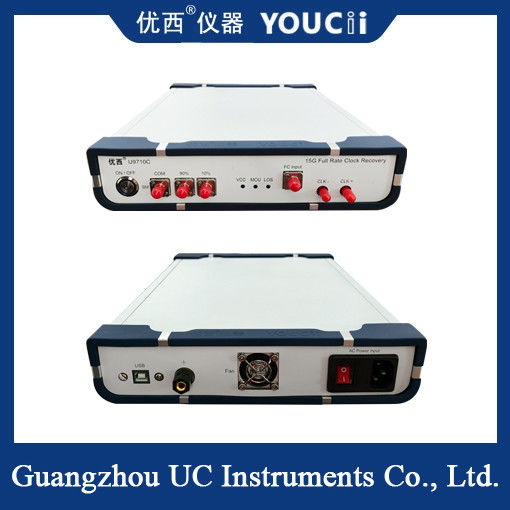

U9710C CDR (Clock Recovery) wordt hoofdzakelijk gebruikt voor het leveren van een klokherstelsignaal in de testomgeving zonder klok te activeren.om de optische oogdiagram van het apparaat te testen met behulp van de bemonsteringsoscilloscoopDe typische toepassing is het testen van optische netwerkapparatuur of het BOB-product in PON-toepassingen.het kloksignaal moet worden hersteld om de bemonsteringsoscilloscoop te activeren bij het testen van het optische oogdiagram..



Belangrijkste technische indicatoren
Jitter tolerantie: het moet voldoen aan normen zoals ITU-T G.8251 en IEEE 802.3Gewoonlijk moet de input-jittertolerantie op het UI-niveau (eenheidsinterval) liggen (zoals ± 0,5UI).


Uitgangsrit: de rit van de herstelklok moet lager zijn dan 100 f (femtoseconde) om de testnauwkeurigheid van stroomafwaartse apparaten zoals bit error rate testers en oscilloscopen te waarborgen.


Gevoeligheid: Ondersteunt optische signaalinvoer tot -15 DBM (via foto-elektrische conversie module) of MV-niveau elektrische signaalinvoer.


Loopbandbreedte: het instelbare bereik is meestal van 100 kHz tot 20 MHz om aan verschillende signaalkenmerken en testvereisten te voldoen.


TecnicalPArameeters


Posten

TecnicalPArameeters

Max, ik ben er klaar voor.

- Min.

Eenheid

1

Data-snelheidsbereik (data-snelheidspunt)

0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/

9.953/10.0/10.3125/10.709/11.096/11.317/11.519/

11.7/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0

Gbit/s

3

Golflengtebereik: enkelmodus (meerdere modi zijn optioneel)

1610(1310)

1310(850)

nm

4

Optisch invoerbereik

+3

-15

dBm

5

De klok herstelt de frequentieverdeling.

2 / 4 / 8 / 16 / 32 / 64



6

Uitgang van de elektrische klok amplitude

600(Typische waarde)

mVpp

7

De klok gaat omhoog.OC-192)(20% ~ 80%)

33.1

22.2

ps

8

Tijd van afdaling.OC-192)(80% ~ 20%)

33.7

23.9

ps

9

Uitgang jitter (((10.3125 Gbps)

1.0 (Typische waarde)

ps

10

Frequentie van de klok10.3125 Gbps)

5.156/2.578/1.289/0.644/0.322

GHz

11

detectie van interne signaalverlies (LOS)

128(overbelast)

5(Liggevoeligheid)

mV

12

Stroomtoevoerspanning (externe stroomtoevoer-invoerspanning)

5.5

4

V

13

Werktemperatuur

85

-40

°C



Het 15 Gbps full-rate clock recovery instrument is een kernapparaat bij de tests van hogesnelheidscommunicatie en de prestaties ervan hebben een directe invloed op de betrouwbaarheid van de testresultaten.,het snelheidsbereik en de jitterprestaties moeten uitvoerig in overweging worden genomen.
