10 Gbps Volledige Snelheid CDR Adaptieve Snelheid 2/4 Frequentiedeling

10 Gbps  Volledige Snelheid  CDR Adaptieve Snelheid 2/4 Frequentiedeling

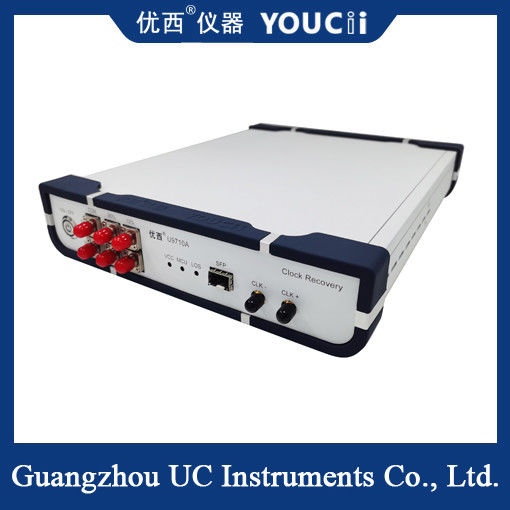

U9710 CDR (Clock Recovery Module) wordt voornamelijk gebruikt om een klokherstellingssignaal te leveren in de testomgeving zonder een klok te triggeren, om de sampling oscilloscoop te gebruiken om het optische oogdiagram van het apparaat te testen. De typische toepassing is het testen van optische netwerkapparatuur of de BOB prodUct in PON toepassing. Omdat het fotometrische apparaat zelf geen frequentiedeling klokuitgang heeft, is het noodzakelijk om het kloksignaal te herstellen om de sampling oscilloscoop te triggeren bij het testen van het optische oogdiagram.

Klokherstel met volledige snelheid
Ondersteuning van kloksignaalherstel bij snelheden van 10 Gbps en lager (zoals 1,25 Gbps, 2,5 Gbps, 6,25 Gbps, enz.), met betrekking tot gemeenschappelijke communicatiestandaarden (zoals 10GBASE-R, 10G Fibre Channel, enz.). Sommige high-end modellen kunnen worden uitgebreid tot 25 Gbps of hoger.

Lage jitter en hoge precisie
De jitter van de herstelde klok is meestal minder dan 1 ps (picosecond niveau), wat de nauwkeurigheid van de testresultaten garandeert.

Het 10 Gbps klokherstelapparaat met volledige snelheid is een belangrijk apparaat dat wordt gebruikt voor het testen van hogesnelheidscommunicatie. De kernfunctie is het extraheren van kloksignalen uit hogesnelheidsdatastromen, waardoor een stabiele triggerklok wordt geleverd voor testapparatuur (zoals sampling oscilloscopen), waardoor een nauwkeurige analyse van de signaalkwaliteit wordt bereikt.
