10 Gbps adaptieve snelheid full-rate clock recovery CDR 2/4 frequentiedivisie

10 Gbps adaptieve rate full-rate clock recovery CDR 2/4 frequentiedeling

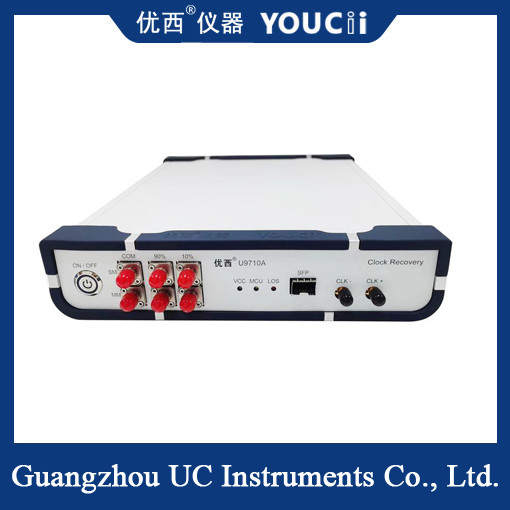

De U9710A/B 10 Gbps adaptieve rate full-rate clock recovery instrument is een testapparaat dat automatisch de ingangssignaalrate kan aanpassen binnen het bereik van 10 Gbps en lager, en een kloksignaal kan herstellen dat gesynchroniseerd is met het te testen signaal.

Adaptieve rate
Het ondersteunt een ratespectrum van 1,25 Gbps tot 10,3125 Gbps en kan zich automatisch aanpassen aan de rate van het ingangssignaal zonder handmatige configuratie.

Full-rate clock recovery
Het kan het full-rate kloksignaal herstellen dat gesynchroniseerd is met het te testen signaal, en biedt een stabiele triggerklok voor de testapparatuur.

Technische index

Toepassingsscenario's
Testen van optische netwerkapparatuur
Bij het testen van optische netwerkapparatuur, zoals ONT-testen of lijnkaarttesten, kan, wanneer het te testen signaal alleen een optisch signaaluitgang heeft maar geen klokuitgang, een klokherstelapparaat worden gebruikt om het kloksignaal te herstellen, dat vervolgens wordt gebruikt om de sampling oscilloscoop te triggeren voor oogdiagramtesten.

Testen van hogesnelheidscommunicatiemodule
Het wordt gebruikt voor het testen van parameters zoals het emissie-oogdiagram en de jittertolerantie limiet van 10 Gbps optische modules (zoals XFP, SFP+).

Onderzoek en ontwikkeling van datacenters en netwerkapparatuur
Tijdens het onderzoek- en ontwikkelingsproces van datacenters en netwerkapparatuur wordt de 10G interfaceprestatie van de apparatuur geverifieerd om de betrouwbaarheid ervan bij hogesnelheidsgegevensoverdracht te garanderen.
